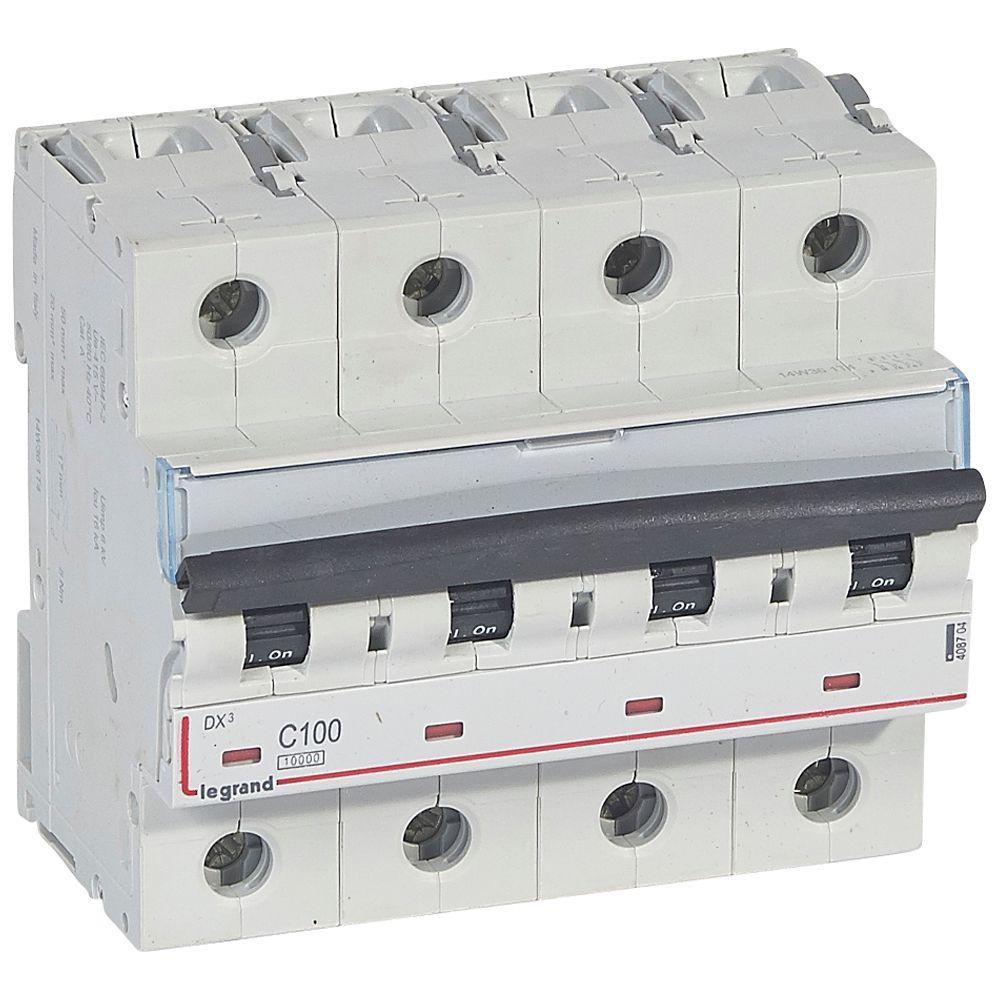

Aşırı yüklenmelere ve kısa devrelere karşı kablo tesisatlarını korumak için kullanılan termal manyetik devre kesici. Ayrıca tesisatı kontrol etmek ve izole etmek için de kullanılabilir.

Ürün özellikleri

• Ev tipi tesisatlar için IEC 60898-1 standardına göre 10000A kesme kapasitesi. Kısa devre durumunda tetikleme eşiği 500A ile 1000A arasındadır (C eğrisi 5 In ile 10 In arasındadır).
• Bakır kablo ile (üst veya alt taraftan) sağlanacaktır.
• Legrand DX3 yardımcı üniteleri, RCD eklenti modülleri ve aksesuarları ile donatılabilir. 4 063 11 numaralı terminal aksesuarı ile alüminyum kabloya bağlanabilir.
• Bu cihaz, madde kısıtlama gerekliliklerine uygundur ve çevreye duyarlı bir süreçle tasarlanmıştır.

• Teknik özellikler

  Dahili derinlik	47 mm
  Salınım özelliği	C
  Toplam direk sayısı	4
  Korunan direk sayısı	4
  Nominal akım	100 A
  Nominal gerilim	400 V
  Nominal izolasyon gerilimi Ui	500 V
  Nominal darbe dayanım gerilimi Uimp	6 kV
  EN 60898 standardına göre 230 V'ta nominal kısa devre kesme kapasitesi Icn.	10 kA
  Voltaj tipi	AC
  EN 60898 standardına göre 400 V'ta nominal kısa devre kesme kapasitesi Icn	10 kA
  IEC 60947-2 standardına göre 230 V'ta nominal kısa devre kesme kapasitesi Icu.	32 kA
  IEC 60947-2'ye göre 400 V'ta nominal kısa devre kesme kapasitesi Icu	16 kA
  Frekans (Minimum-Maksimum)	50-60 Hz
  Gömme montaj	Evet
  Nötr iletkenin eş zamanlı olarak değiştirilmesi	Evet
  Kirlilik derecesi	3
  Ek ekipman temin edilebilir.	Evet

  Modüler aralık sayısı cinsinden genişlik	6
  Koruma derecesi (IP)	IP20
  Çalışma sırasında ortam sıcaklığı (Minimum-Maksimum)	-25-70 °C
  Bağlanabilir iletken kesiti, çok telli (Minimum-Maksimum)	6-50 mm²
  Bağlanabilir iletken kesit katı çekirdek (Minimum-Maksimum)	6-70 mm²
  Patlamaya dayanıklı	HAYIR
  Genişlik	106,8 mm
  Yükseklik	103 mm
  Derinlik	79,2 mm
  darbe dayanımı derecesi (IK)	IK02
  Saklama sıcaklığı (Minimum-Maksimum)	-40-70 °C
  Elektrik besleme yönü	Üstten veya alttan
  Renk	Gri
  RAL numarası	7035
  Halojen içermez	Evet
  Bağlantı türü	Vidalı terminal
  Etiket alanı/bilgi yüzeyi	Evet
  Montaj yöntemi	DIN rayı

Ürün faydaları

Kullanım

• Devrenin net, görünür ve kolay bir şekilde tanımlanmasını sağlayan bir etiket tutucu ile donatılmıştır. Kontakların "açık" veya "kapalı" durumunu gösteren kırmızı/yeşil mekanik gösterge.
